Артикул:
ЦБ-00016517

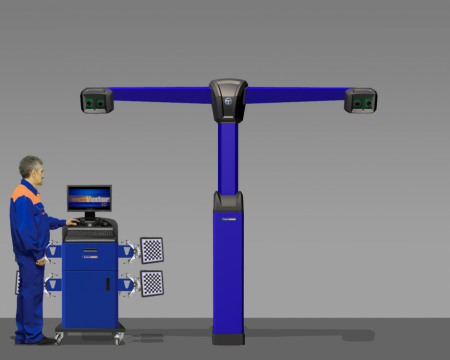

Компьютерный стенд сход- развал Техно Вектор 7 предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов. Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Серия Steel для сложных и нестандартных условий установки.
Расстояние от камер до центра передних поворотных платформ 1200 - 3500 мм
Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. *
* При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Модификации прибора T 7204 T S– оснащаются 4 камерами( 2x1,3Мп и 2x5Мп.), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Система машинного зрения (тип Т) предназначена для напольной установки стенда, измерительные и регулировочные работы проводятся на подъемнике.
ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ: Таблица для передней и задней оси: для передней оси (управляемые колеса):
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
Комплектация: Система машинного зрения 1 Компьютерная стойка T серии 1 Электронный блок 1 Мишени с градиентным рисунком 4 Самоцентрирующийся колесный адаптер (захват) 4 Стопор руля 1 Упор для тормоза 1 Поворотная платформа 2 Приемник пульта дистанционного управления 1 Пульт дистанционного управления 1 Руководство по эксплуатации 1 Струйный цветной принтер 1
Характеристики:
Модификации прибора T 7204 T S– оснащаются 4 камерами( 2x1,3Мп и 2x5Мп.), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Система машинного зрения (тип Т) предназначена для напольной установки стенда, измерительные и регулировочные работы проводятся на подъемнике.
ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ: Таблица для передней и задней оси: для передней оси (управляемые колеса):
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
Комплектация: Система машинного зрения 1 Компьютерная стойка T серии 1 Электронный блок 1 Мишени с градиентным рисунком 4 Самоцентрирующийся колесный адаптер (захват) 4 Стопор руля 1 Упор для тормоза 1 Поворотная платформа 2 Приемник пульта дистанционного управления 1 Пульт дистанционного управления 1 Руководство по эксплуатации 1 Струйный цветной принтер 1
Характеристики:
Наименование параметра
Диапазон измерений
Макс.
погрешность
измерений Сред.
статист.
погрешность Углы установки передних колес: Углы развала колес ±8º ±3' ±2' Угол суммарного схождения передних колес ±5º ±3' ±2' Угол продольного наклона шкворня ±19º ±8' ±5' Угол поперечного наклона шкворня ±19º ±8' ±5' Максимальный угол поворота колес ±45º ±10' ±5' Углы установки задних колес: Углы развала колес ±8º ±3' ±2' Угол суммарного схождения колес задней оси ±5º ±3' ±2' Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2' Углы симметрии: Угол смещения передней оси ±2,5º ±3' ±2' Угол смещения задней оси ±2,5º ±3' ±2' Угол движения ±2,5º ±3' ±2' Угол отклонения геометрии оси ±2,5º ±3' ±2'
Наименование параметра Значение Напряжение, В 220 ± 10% Частота, Гц 50/60 Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷ 24 Рабочая температура, °С +10 ÷ +35 Потребляемая мощность, Вт 350 Масса, нетто, Кг, 280 Масса, брутто, Кг 390 Объем, м3 1,7 Количество мест в упаковке 7 Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
погрешность
измерений Сред.
статист.
погрешность Углы установки передних колес: Углы развала колес ±8º ±3' ±2' Угол суммарного схождения передних колес ±5º ±3' ±2' Угол продольного наклона шкворня ±19º ±8' ±5' Угол поперечного наклона шкворня ±19º ±8' ±5' Максимальный угол поворота колес ±45º ±10' ±5' Углы установки задних колес: Углы развала колес ±8º ±3' ±2' Угол суммарного схождения колес задней оси ±5º ±3' ±2' Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2' Углы симметрии: Угол смещения передней оси ±2,5º ±3' ±2' Угол смещения задней оси ±2,5º ±3' ±2' Угол движения ±2,5º ±3' ±2' Угол отклонения геометрии оси ±2,5º ±3' ±2'
Наименование параметра Значение Напряжение, В 220 ± 10% Частота, Гц 50/60 Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷ 24 Рабочая температура, °С +10 ÷ +35 Потребляемая мощность, Вт 350 Масса, нетто, Кг, 280 Масса, брутто, Кг 390 Объем, м3 1,7 Количество мест в упаковке 7 Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
