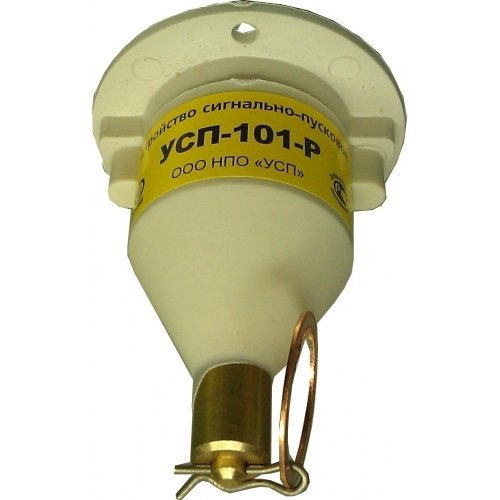

Устройство сигнально-пусковое УСП 101-Р
Назначение изделия.
Совмещает в себе тепловой пожарный извещатель и автономный генератор электрического тока.
Применяется в комплекте с модулями порошкового пожаротушения серии "БУРАН" для обеспечения группового запуска модулей
Рекомендуемая область применения:
в помещениях небольшой площади, индивидуальных гаражах, коттеджах и дачах, неотапливаемых складах, трансформаторных подстанциях и др. объектах энергетики, в шахтах, шахтных галереях и др. сооружениях.
Автономная установка порошкового пожаротушения на основе модулей порошкового пожаротушения "Буран".
Для автономного запуска модулей, устанавливаемых в защищаемых помещениях, применяются устройства сигнально-пусковые марки УСП-101. При таком сочетании установка порошкового пожаротушения приобретает характер автономной.
Модули монтируются в защищаемых помещениях согласно расчету по паспортным данным в зависимости от площади помещения и высоты потолков. Модули подключаются к шлейфу пуска с устройствами сигнально-пусковыми УСП-101 медным проводом сечения не менее 2x0,75 мм. Модули подключаются параллельно, при этом полярность подключения у модулей не соблюдается.
УСП-101, как датчик контролирует площадь 25 м2, а как пусковое устройство способно запустить до 7 модулей с пусковым током 100 мА. При повышении температуры в помещении УСП-101 срабатывает и выдает импульс на единичный или групповой запуск модулей, подключенных к шлейфу пуска УСП-101. Сами УСП-101 имеют различные температурные пороги срабатывания 45,72,93 и 110°С , а также могут быть с ручным управлением.
При необходимости передачи сигнала о срабатывании автономной установки на контрольно-приёмные приборы (ППКП) или светозвуковые оповещатели к шлейфу пуска УСП-101 подключается релейный блок РБ.
УСП-101 могут иметь и взрывозащищенное исполнение 2ЕхIIТ6. В комплекте с взрывозащищенными модулями создаются установки, которые допускаются к эксплуатации во взрывоопасных зонах классов В-1а, В-1б, В-1ги В-IIа. Данные установки не требуют подключения к электросети.
Краткая инструкция по монтажу и размещению автономной установки порошкового пожаротушения.
Произвести общую разметку для монтажа модулей и УСП на потолке защищаемого помещения согласно схеме размещения. Вскрыть упаковку с модулями и вынуть крепежные планки. Разметить на потолке отверстия для крепления планок. Просверлить отверстия 8 на глубину 35-40 мм, вставить пластмассовые дюбеля 8х35 и саморезами 4х35 закрепить крепежные планки для монтажа модулей. Закрепить рядом с планками на удобном расстоянии коммутационные устройства типа УК-2П, которые необходимы для подсоединения модулей к шлейфу пуска.
Взять медный провод сечением 2x0,75 достаточной длины, подсоединить его к клеммам УСП-101. Затем установить УСП-101 на потолке согласно схеме. Проложить провод по потолку, закрепив его согласно схеме, подсоединить концы провода к клеммам УК-2П. Установить модули на крепежные планки и произвести контровку. Подсоединить к УК-2П пусковые провода модулей, полярность при этом, как указывалось в...
Совмещает в себе тепловой пожарный извещатель и автономный генератор электрического тока.
Применяется в комплекте с модулями порошкового пожаротушения серии "БУРАН" для обеспечения группового запуска модулей
Рекомендуемая область применения:
в помещениях небольшой площади, индивидуальных гаражах, коттеджах и дачах, неотапливаемых складах, трансформаторных подстанциях и др. объектах энергетики, в шахтах, шахтных галереях и др. сооружениях.
Автономная установка порошкового пожаротушения на основе модулей порошкового пожаротушения "Буран".
Для автономного запуска модулей, устанавливаемых в защищаемых помещениях, применяются устройства сигнально-пусковые марки УСП-101. При таком сочетании установка порошкового пожаротушения приобретает характер автономной.
Модули монтируются в защищаемых помещениях согласно расчету по паспортным данным в зависимости от площади помещения и высоты потолков. Модули подключаются к шлейфу пуска с устройствами сигнально-пусковыми УСП-101 медным проводом сечения не менее 2x0,75 мм. Модули подключаются параллельно, при этом полярность подключения у модулей не соблюдается.
УСП-101, как датчик контролирует площадь 25 м2, а как пусковое устройство способно запустить до 7 модулей с пусковым током 100 мА. При повышении температуры в помещении УСП-101 срабатывает и выдает импульс на единичный или групповой запуск модулей, подключенных к шлейфу пуска УСП-101. Сами УСП-101 имеют различные температурные пороги срабатывания 45,72,93 и 110°С , а также могут быть с ручным управлением.
При необходимости передачи сигнала о срабатывании автономной установки на контрольно-приёмные приборы (ППКП) или светозвуковые оповещатели к шлейфу пуска УСП-101 подключается релейный блок РБ.
УСП-101 могут иметь и взрывозащищенное исполнение 2ЕхIIТ6. В комплекте с взрывозащищенными модулями создаются установки, которые допускаются к эксплуатации во взрывоопасных зонах классов В-1а, В-1б, В-1ги В-IIа. Данные установки не требуют подключения к электросети.
Краткая инструкция по монтажу и размещению автономной установки порошкового пожаротушения.
Произвести общую разметку для монтажа модулей и УСП на потолке защищаемого помещения согласно схеме размещения. Вскрыть упаковку с модулями и вынуть крепежные планки. Разметить на потолке отверстия для крепления планок. Просверлить отверстия 8 на глубину 35-40 мм, вставить пластмассовые дюбеля 8х35 и саморезами 4х35 закрепить крепежные планки для монтажа модулей. Закрепить рядом с планками на удобном расстоянии коммутационные устройства типа УК-2П, которые необходимы для подсоединения модулей к шлейфу пуска.
Взять медный провод сечением 2x0,75 достаточной длины, подсоединить его к клеммам УСП-101. Затем установить УСП-101 на потолке согласно схеме. Проложить провод по потолку, закрепив его согласно схеме, подсоединить концы провода к клеммам УК-2П. Установить модули на крепежные планки и произвести контровку. Подсоединить к УК-2П пусковые провода модулей, полярность при этом, как указывалось в...
