Фланец для ГП
НазначениеФланец – это крепежный элемент трубопровода, который используется для соединения двух отдельных элементов трубы или для присоединения его к узлам машин и агрегатов. Одна из разновидностей данных фитингов – это ответные фланцы под пожарные гидранты.
Назначение изделия
Фланец ответный стальной предназначен для прочной и герметичной установки пожарного гидранта на трубопроводах с рабочим давлением воды до 1,0 МПа (10 кг/см2) и служит для непосредственного соединения пожарного гидранта с различными фасонными частями.
Размер внутреннего отверстия фланца и его форма должно обеспечивать достаточную пропускную способность потока воды в открытом состоянии гидранта.
Фланец стальной приварной применяется для крепления пожарного гидранта. Для установки и монтажа пожарного гидранта применяются фланцевые соединения. Сами фланцы привариваются к основанию ПГ и к подставе. После чего можно произвести крепление при помощи резьбового соединения. Они предназначены для присоединения пожарной подставки при помощи резьбового соединения непосредственно к фланцу гидранта, благодаря чему появляется возможность надежно закрепить ПГ. Этот метод позволяет легко обслуживать конструкцию и менять вышедшие из строя части. Фланец ПГ: ПГ –фланец пожарного гидранта Ст.3, ПС– марка стали заготовки или листового проката, СК 2109 – нормативный документ, по которому изготавливался фланец.
Приварка фланца данного типа производится с двух сторон – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы.
Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается.
Достоинством данного типа фланцев является сравнительно небольшая стоимость и небольшой вес, что облегчает вес трубопровода и позволяет упростить монтаж.
Недостатки данной конструкции фланцев:
Соединение между фланцем и трубой не настолько прочное, как при использовании фланцев с шейкой для приварки;
Такое соединение фланца с трубой в большей мере подвержено коррозии.
Изготавливаются по ГОСТ 12820-80 Фланцы пожарные
Условия эксплуатации фланца под пожарный гидрант должны соответствовать исполнению У1 ГОСТ 15150.
Фланец стальной плоский приварной предназначен для подсоединения изделий арматуры к трубопроводам и соединения отдельных участков трубопроводов между собой, а также для присоединения соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.
Фланцы пожарные Гост — один из наиболее распространенных в настоящее время типов соединительных деталей, используемых при строительстве трубопроводов.
Плоские фланцы универсальны — они одинаково успешно могут использоваться в магистральных трубопроводах, водопроводах, газопроводах, а также их применяют в резервуарах, сосудах и т.д.

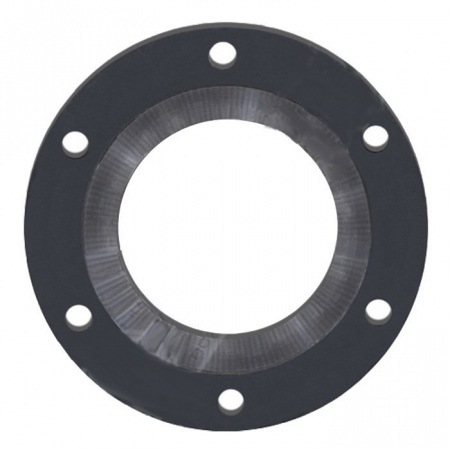

Внешне фланцы пожарные выглядят как обычные диски с равномерно нанесенными по внешней окружности одинаковыми отверстиями, через которые при помощи болтов или шпилек закрепляются различные устройства (задвижки, трой...
Назначение изделия
Фланец ответный стальной предназначен для прочной и герметичной установки пожарного гидранта на трубопроводах с рабочим давлением воды до 1,0 МПа (10 кг/см2) и служит для непосредственного соединения пожарного гидранта с различными фасонными частями.
Размер внутреннего отверстия фланца и его форма должно обеспечивать достаточную пропускную способность потока воды в открытом состоянии гидранта.
Фланец стальной приварной применяется для крепления пожарного гидранта. Для установки и монтажа пожарного гидранта применяются фланцевые соединения. Сами фланцы привариваются к основанию ПГ и к подставе. После чего можно произвести крепление при помощи резьбового соединения. Они предназначены для присоединения пожарной подставки при помощи резьбового соединения непосредственно к фланцу гидранта, благодаря чему появляется возможность надежно закрепить ПГ. Этот метод позволяет легко обслуживать конструкцию и менять вышедшие из строя части. Фланец ПГ: ПГ –фланец пожарного гидранта Ст.3, ПС– марка стали заготовки или листового проката, СК 2109 – нормативный документ, по которому изготавливался фланец.
Приварка фланца данного типа производится с двух сторон – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы.
Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается.
Достоинством данного типа фланцев является сравнительно небольшая стоимость и небольшой вес, что облегчает вес трубопровода и позволяет упростить монтаж.
Недостатки данной конструкции фланцев:
Соединение между фланцем и трубой не настолько прочное, как при использовании фланцев с шейкой для приварки;
Такое соединение фланца с трубой в большей мере подвержено коррозии.
Изготавливаются по ГОСТ 12820-80 Фланцы пожарные
Условия эксплуатации фланца под пожарный гидрант должны соответствовать исполнению У1 ГОСТ 15150.
Фланец стальной плоский приварной предназначен для подсоединения изделий арматуры к трубопроводам и соединения отдельных участков трубопроводов между собой, а также для присоединения соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.
Фланцы пожарные Гост — один из наиболее распространенных в настоящее время типов соединительных деталей, используемых при строительстве трубопроводов.
Плоские фланцы универсальны — они одинаково успешно могут использоваться в магистральных трубопроводах, водопроводах, газопроводах, а также их применяют в резервуарах, сосудах и т.д.
Внешне фланцы пожарные выглядят как обычные диски с равномерно нанесенными по внешней окружности одинаковыми отверстиями, через которые при помощи болтов или шпилек закрепляются различные устройства (задвижки, трой...
