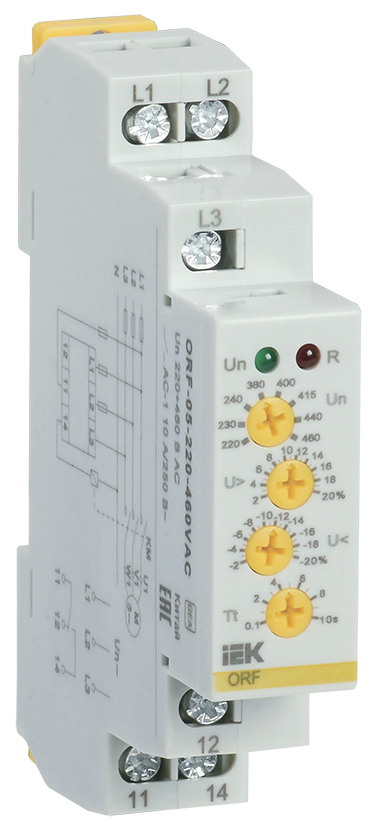

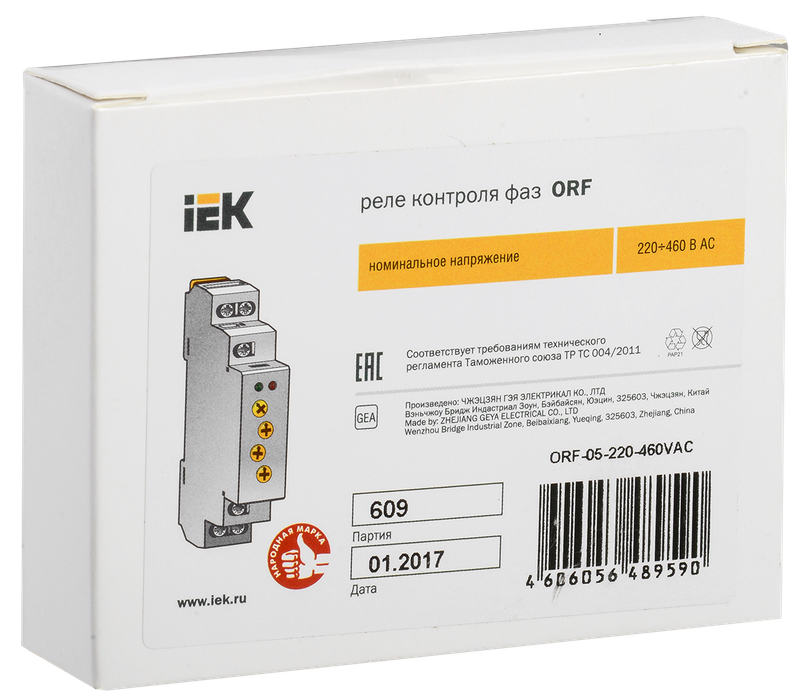

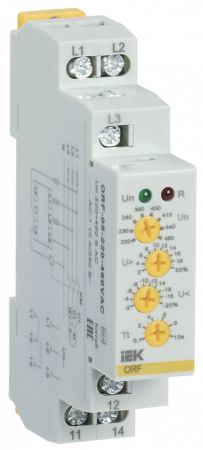

Реле контроля фаз ORF 05 3 фазы 220-460В AC
Реле контроля фаз ORF 05 3 фазы 220-460В AC
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания. Уровень асимметрии напряжения фиксированный.
Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки.
Широкий диапазон рабочих напряжений: 220 - 460В AC.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.
Контроль макс напряжения
Да
Контроль минимального напряжения
Да
Контроль обрыва фаз
Да
Контроль перекоса фаз
Да
Контроль чередования фаз
Да
Напряжение питания, В
220...460
Тип напряжения управления
Переменный (AC)
Количество переключающих контактов
1
Номин ток контактных групп при АС-1, А
10
Погрешность измерений, процентов
± 1
Ширина, мм
18
Индикатор срабатывания реле
Красный светодиод (R)
Степень защиты IP клеммы
IP20
Гистерезис, процентов
2
Температура эксплуатации, °C
-20...55
Индикатор наличия напряжения
Зелёный светодиод (Un)
Макс сечение кабеля, мм²
одножильный 1x2,5 или 2x1,5 многожильный с наконеч
Мех износостойкость, циклов
10^7
Глубина, мм
64
Номин напряжение питания цепи управ Us AC 50 Гц, В
220...460
Электр износостойкость, циклов
10^6
Диапазон частоты питающего напряжения, Гц
45...65
Рабочее положение
Любое
Степень защиты IP лицевая панель
IP40
Время срабатывания, с
(0,1...10) ± 10%
Тип измеряемого напряжения
Переменный (AC)
Тип монтажа
DIN-рейка (стандарт) 35 мм
Диапазон напряжения, В
176...552
Степень загрязнения
2
Номин напряж питания цепи управ Us пост тока DC, В
-
Макс задержка на отключение, с
10
Категория перенапряжения
3
Номин напряжение контактной группы, В
250 АС / 24 DC
Мин задержка на отключение, с
0
Вес, кг
0,064
Диапазон уставок по напряжению, процентов
2...20
Ремонтопригодность
Нет
Макс задержка на включение, с
-
Высота, мм
95
Погрешность настройки, процентов
± 5
Мин задержка на включение, с
0.5
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания. Уровень асимметрии напряжения фиксированный.
Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
Регулируемые уставки.
Широкий диапазон рабочих напряжений: 220 - 460В AC.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.
Контроль макс напряжения
Да
Контроль минимального напряжения
Да
Контроль обрыва фаз
Да
Контроль перекоса фаз
Да
Контроль чередования фаз
Да
Напряжение питания, В
220...460
Тип напряжения управления
Переменный (AC)
Количество переключающих контактов
1
Номин ток контактных групп при АС-1, А
10
Погрешность измерений, процентов
± 1
Ширина, мм
18
Индикатор срабатывания реле
Красный светодиод (R)
Степень защиты IP клеммы
IP20
Гистерезис, процентов
2
Температура эксплуатации, °C
-20...55
Индикатор наличия напряжения
Зелёный светодиод (Un)
Макс сечение кабеля, мм²
одножильный 1x2,5 или 2x1,5 многожильный с наконеч
Мех износостойкость, циклов
10^7
Глубина, мм
64
Номин напряжение питания цепи управ Us AC 50 Гц, В
220...460
Электр износостойкость, циклов
10^6
Диапазон частоты питающего напряжения, Гц
45...65
Рабочее положение
Любое
Степень защиты IP лицевая панель
IP40
Время срабатывания, с
(0,1...10) ± 10%
Тип измеряемого напряжения
Переменный (AC)
Тип монтажа
DIN-рейка (стандарт) 35 мм
Диапазон напряжения, В
176...552
Степень загрязнения
2
Номин напряж питания цепи управ Us пост тока DC, В
-
Макс задержка на отключение, с
10
Категория перенапряжения
3
Номин напряжение контактной группы, В
250 АС / 24 DC
Мин задержка на отключение, с
0
Вес, кг
0,064
Диапазон уставок по напряжению, процентов
2...20
Ремонтопригодность
Нет
Макс задержка на включение, с
-
Высота, мм
95
Погрешность настройки, процентов
± 5
Мин задержка на включение, с
0.5
