Грозозащита Устройство защиты РГ4GPoE, IP20
РГ4GPoE - предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.

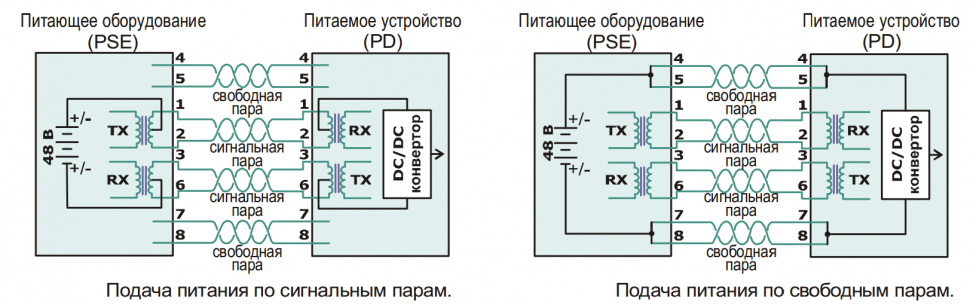

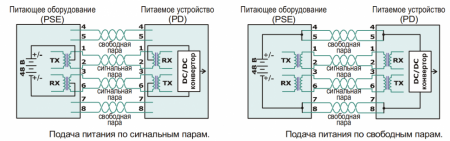

Предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (все типы PoE-питания), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента.

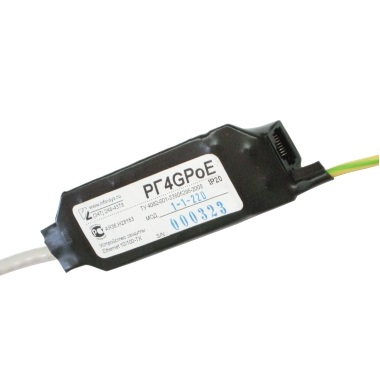

Устройство с одной стороны оснащено разъёмом 8P8C (RJ-45), с другой стороны идёт витая пара с коннектором 8P8C (RJ-45) на конце. Длина витой пары 425 мм, длина кабеля заземления 475 мм.
Преимущества
Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1.2 А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

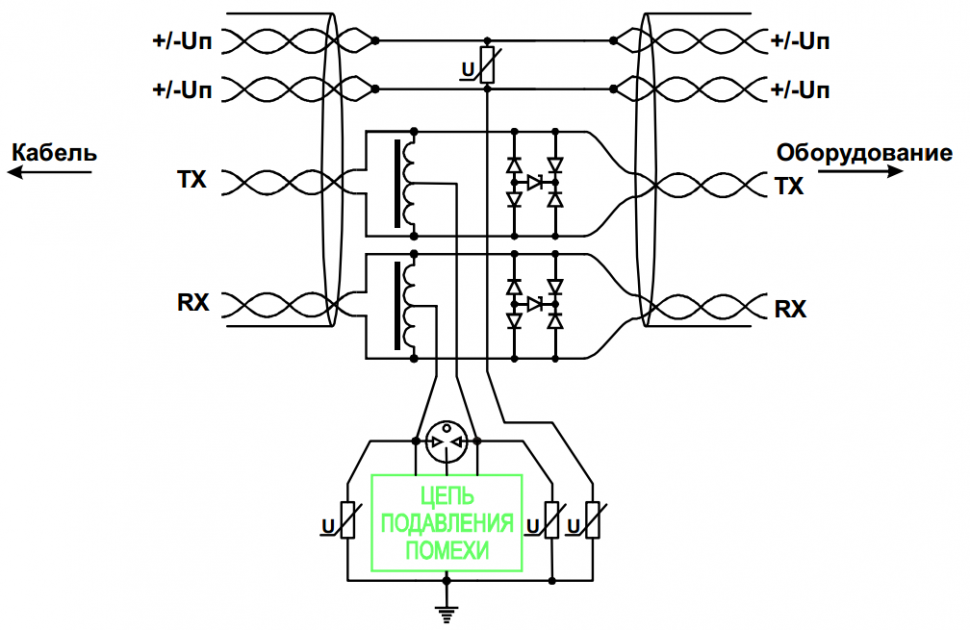

В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующего дросселя. Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника и классификационные напряжения варисторов выбраны таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.
Подавление помехи по цепи питания обеспечивается варистором. Другой варистор обеспечивает привязку потенциала питающих напряжений к потенциалу "Земли". Он же обеспечивает уравнивание потенциалов между сигнальными парами и парами, по которым передается питание РоЕ.
Подключение

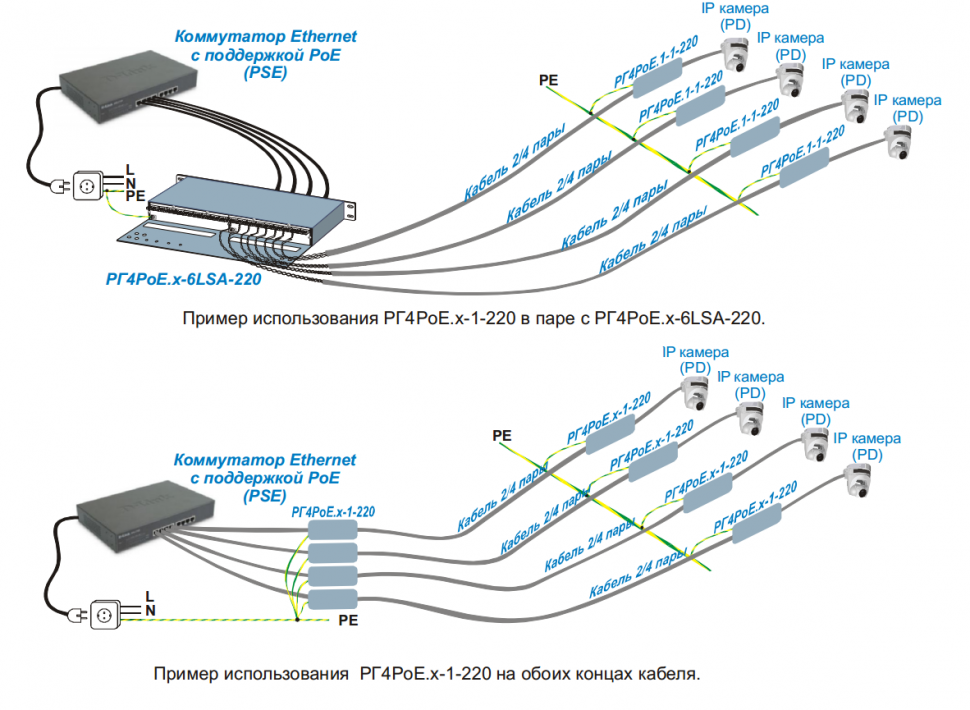

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства...
РГ4GPoE - предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
Предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (все типы PoE-питания), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента.
Устройство с одной стороны оснащено разъёмом 8P8C (RJ-45), с другой стороны идёт витая пара с коннектором 8P8C (RJ-45) на конце. Длина витой пары 425 мм, длина кабеля заземления 475 мм.
Преимущества
Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1.2 А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.
В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующего дросселя. Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника и классификационные напряжения варисторов выбраны таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.
Подавление помехи по цепи питания обеспечивается варистором. Другой варистор обеспечивает привязку потенциала питающих напряжений к потенциалу "Земли". Он же обеспечивает уравнивание потенциалов между сигнальными парами и парами, по которым передается питание РоЕ.
Подключение
Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства...
